СОЕДИНИТЕЛИ ИНКРЕМЕНТНЫХ ПРЕОБРАЗОВАТЕЛЕЙ
Содержание:
- СОЕДИНИТЕЛЬ PC10TB
- СОЕДИНИТЕЛЬ DB9
- СОЕДИНИТЕЛЬ РС19ТВ
- МОДЕЛИ ПРЕОБРАЗОВАТЕЛЕЙ С ПЛОСКИМИ КАБЕЛЯМИ
- МОДЕЛИ ПРЕОБРАЗОВАТЕЛЕЙ ОТКРЫТОГО ТИПА
СОЕДИНИТЕЛЬ PC10TB
Рисунок 1 Соединитель РС10ТВ

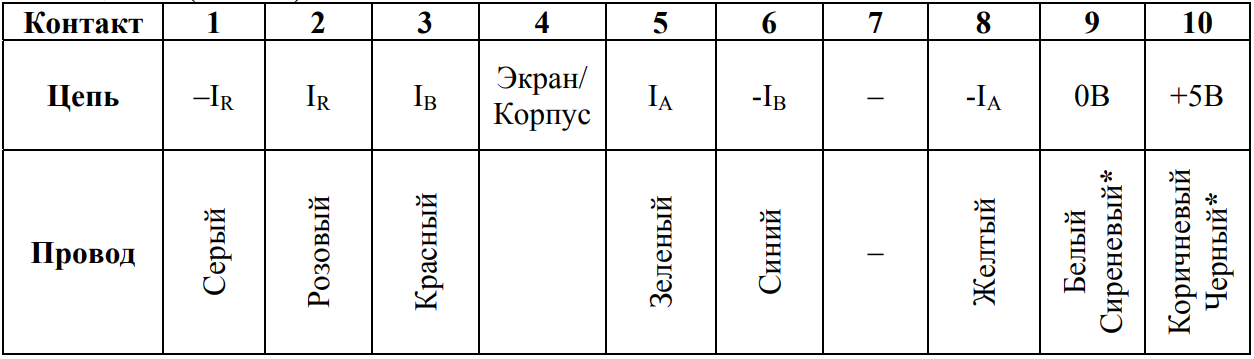

Таблица 1 СТ (~11 мкА) на PC10ТВ
Таблица 2 СН (~1B) на PC10TB

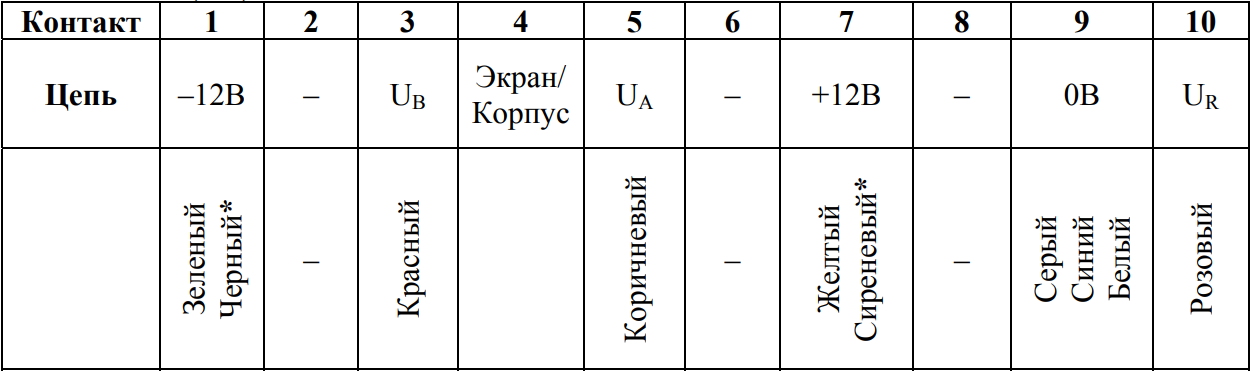

Таблица 3 СН (~8B) на PC10TB**

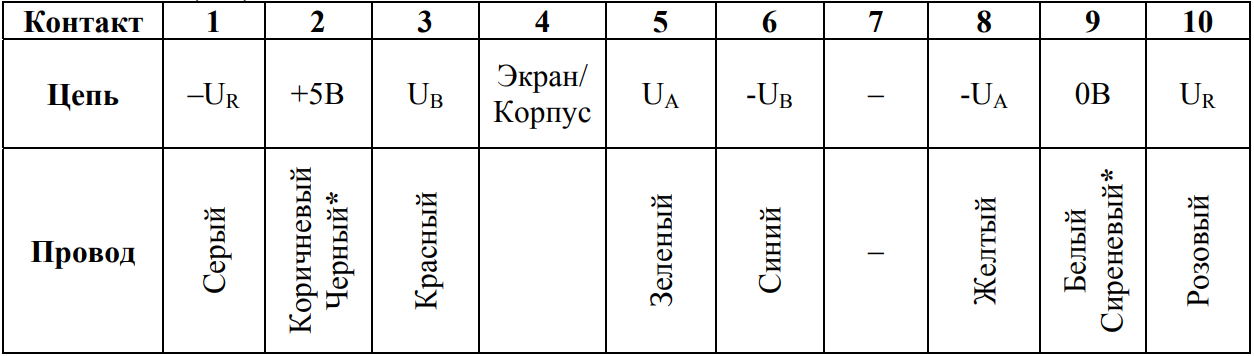

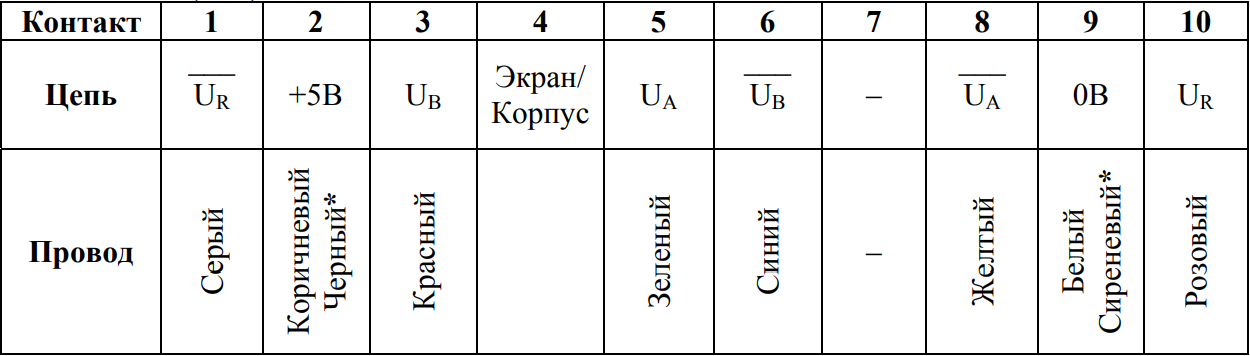

Таблица 4 ПИ (ТТL) на PC10TB

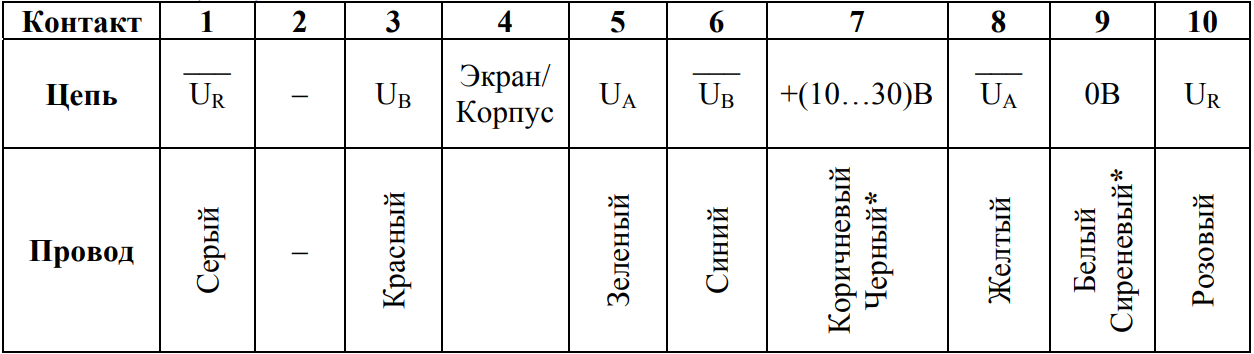

Таблица 5 ПИ (HTL) на PC10TB
Примечания:
- * — второй провод присутствует только в кабелях с длиной более 3 м и в соединительных трассах для уменьшения эффекта падения напряжения на проводах
- ** — выпускается для совместимости с LJUMO фирмы ISKRA
СОЕДИНИТЕЛЬ DB9

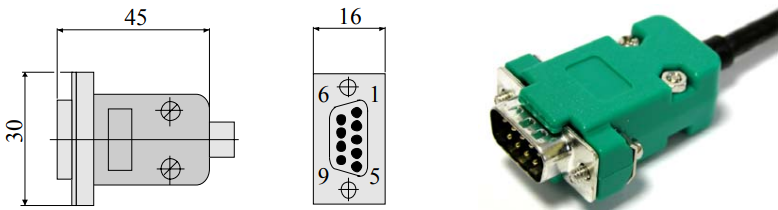

Рисунок 2 Соединитель DB9
Таблица 6 СТ (~11 мкА) на DB9
Таблица 7 СН (~1В) на DB9

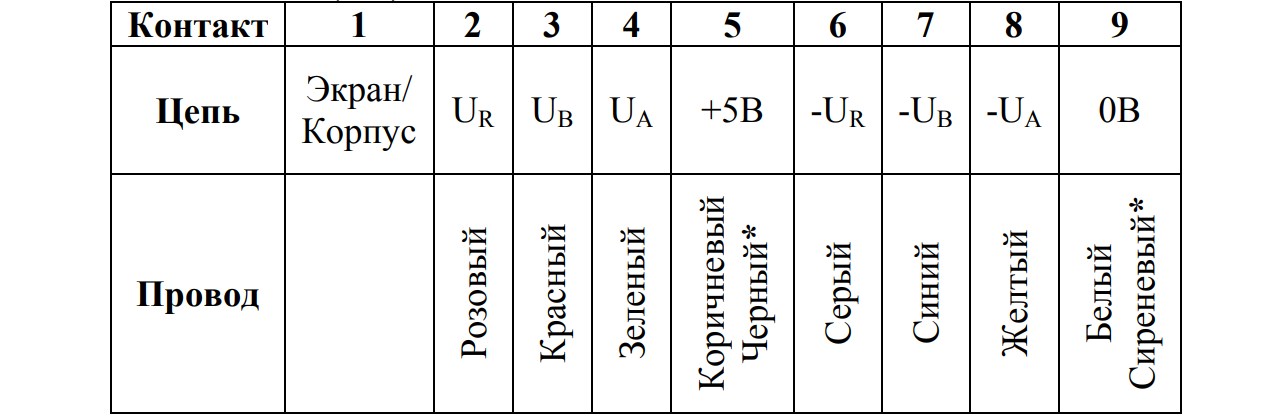

Таблица 8 ПИ (ТТL) на DB9

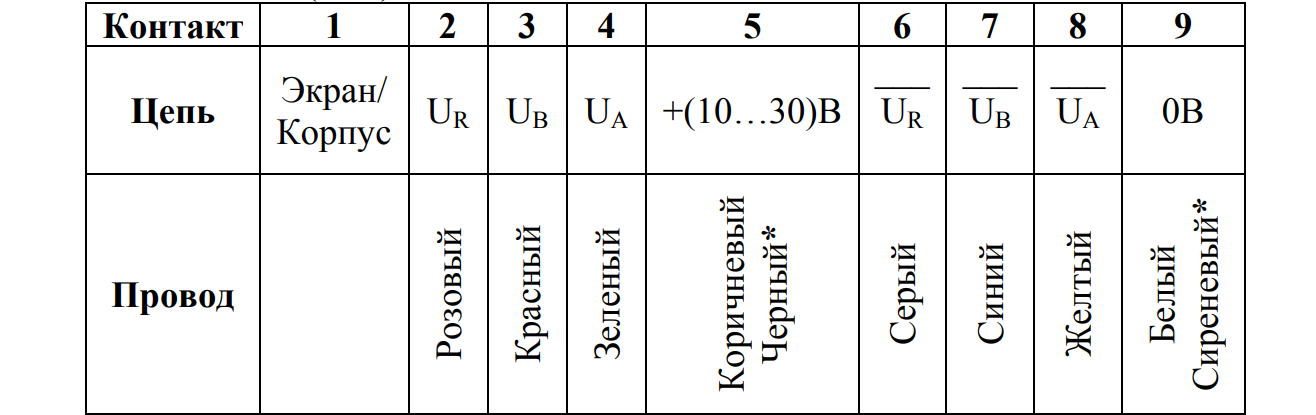

Таблица 9 ПИ (HTL) на DB9
Примечания:
- * — второй провод присутствует только в кабелях с длиной более 3 м и в соединительных трассах для уменьшения эффекта падения напряжения на проводах
СОЕДИНИТЕЛЬ РС19ТВ

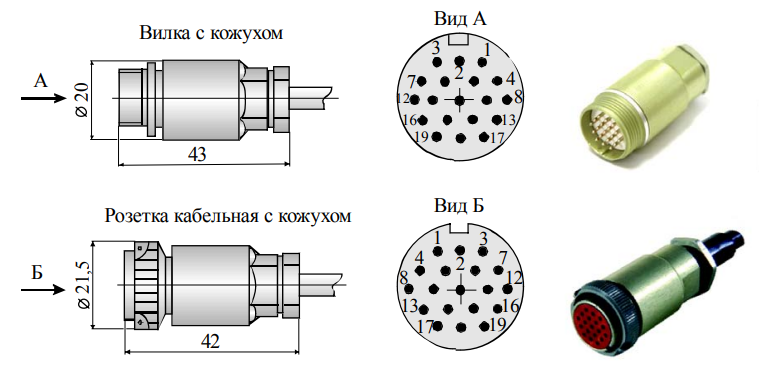

Рисунок 3 Соединитель PC19TB

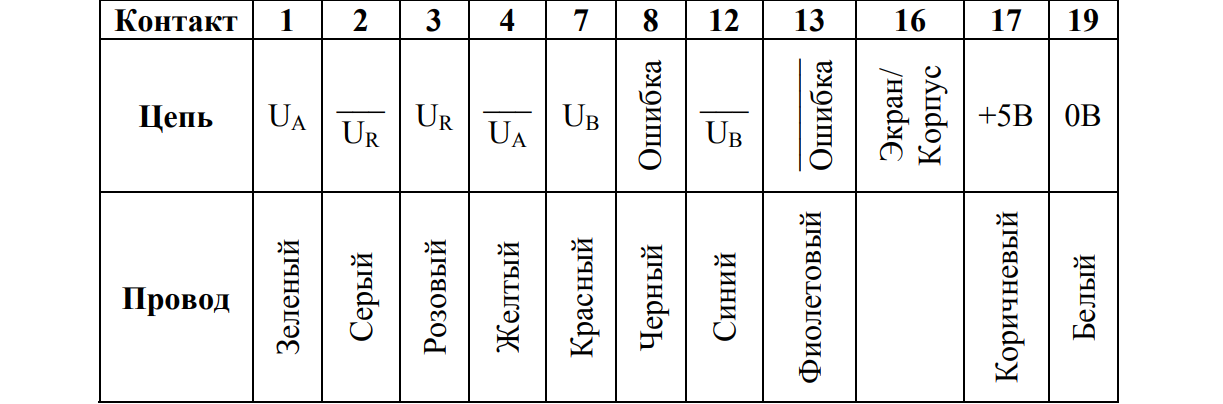

Таблица 10 ПИ (ТTL) с сигналом ошибки на PC19ТВ
МОДЕЛИ ПРЕОБРАЗОВАТЕЛЕЙ С ПЛОСКИМИ КАБЕЛЯМИ

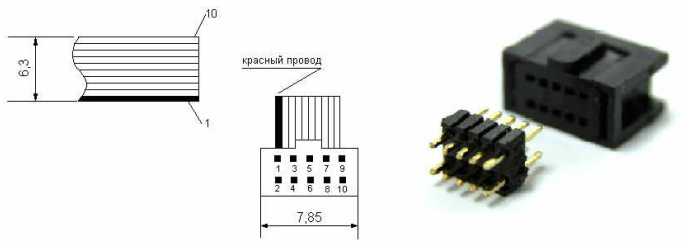

Рисунок 4 Плоский кабель ЛИР-МИ208, ЛИР-112А, ЛИР-212А
Таблица 11 Распайка плоского кабеля ЛИР-МИ208

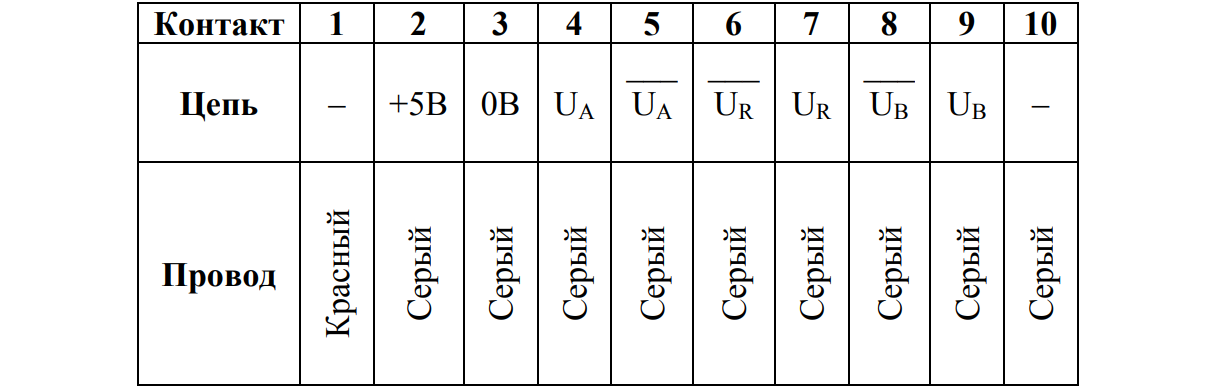

Таблица 12 Распайка плоского кабеля ЛИР-112А, ЛИР-212А

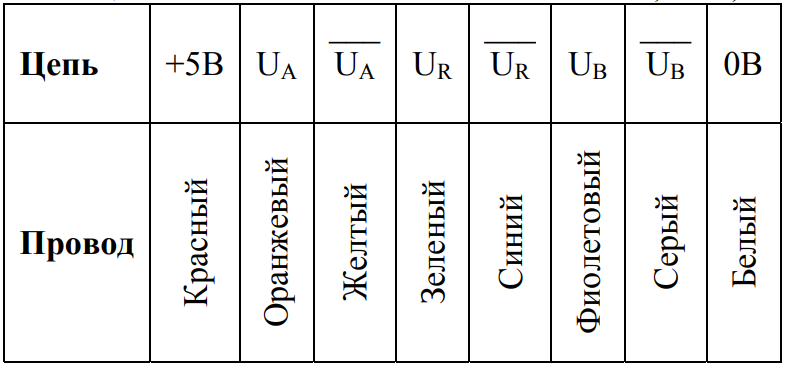

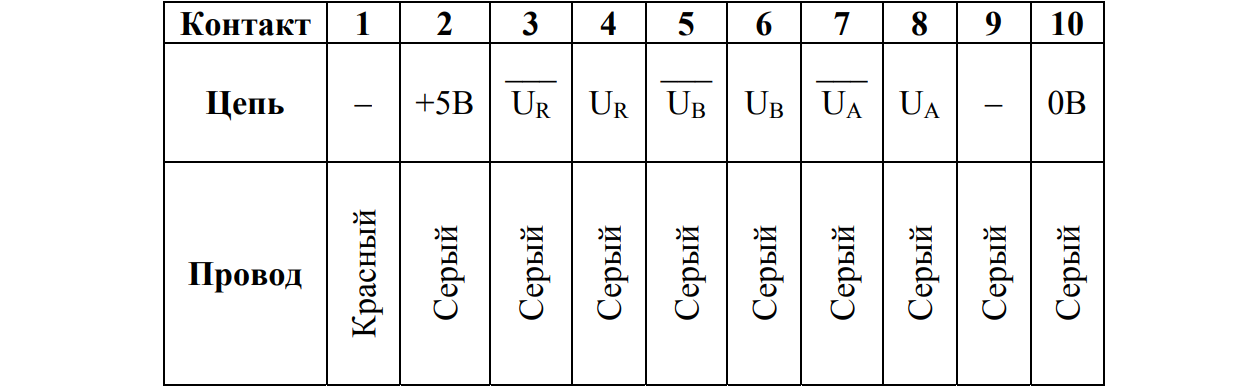

Таблица 13 Распайка плоского кабеля ЛИР-119А, 219А, 219Б
МОДЕЛИ ПРЕОБРАЗОВАТЕЛЕЙ ОТКРЫТОГО ТИПА
Рисунок 5 Соединитель ЛИР-3
Таблица 14 Распайка соединителя ЛИР-3

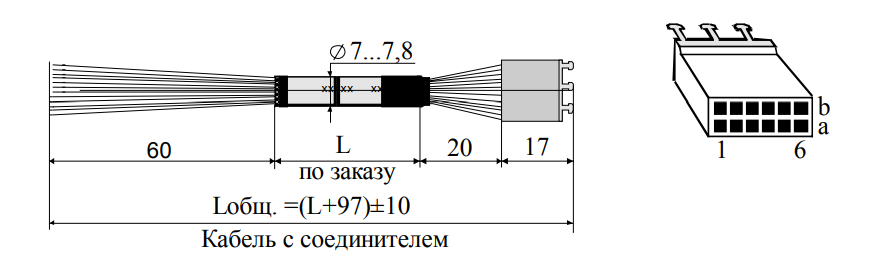

Рисунок 6 Соединитель ЛИР-620A (вид со стороны монтажа)
Таблица 15 Распайка соединителя ЛИР-620А
